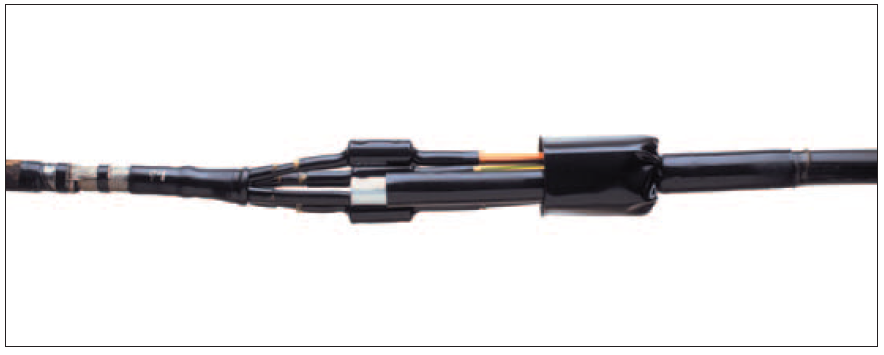

PŘECHODOVÉ SPOJKY PRO KABELY S PLASTOVOU IZOLACÍ A KABELY S PAPÍROVOU IZOLACÍ PRO 1 KV
Spojky se šroubovacími spojovači
Spojení 3-žilového a 4-žilového kabelu s papírovou izolací se 4-žilovým kabelem s polymerovou izolací
Např.: ANKOP, ANKOY, CNKOY, ANKOPV, AYKY, CYKY, NAYY, NA2X2Y, E-A2X2Y
Poznámka: Rozsah použití pro kabely s papírovou izolací a s olověným pláštěm musí být snížen o jeden průřez, protože se do spojovače nulového vodiče vkládá lanovaný plochý vodič spojující olověný plášť papírového kabelu a nulové jádro kabelu polymerovou izolací do spojovače.
|
Název |
Polymerový kabel |
Papírový kabel |
Papírový kabel |
|
LJTM-4x/10-50 |
10 - 50 |
4 x 10 - 35 |
3 x 10 - 35 |
|
LJTM-4x/35-95 |
35 - 95 |
4 x 25 - 70 |
3 x 25 - 95 |
|
LJTM-4x/35-150 |
35 - 150 |
4 x 35 - 120 |
3 x 35 - 150 |
|
LJTM-4x/95-240 |
95 - 240 |
4 x 95 - 185 |
3 x 95 - 240 |
Spojky se šroubovacími spojovači
Spojení 3-žilového a 4-žilového kabelu s papírovou izolací se 4-žilovým kabelem s polymerovou izolací
Např.: ANKOP, ANKOY, CNKOY, ANKOPV, AYKY, CYKY, NAYY, NA2X2Y, E-A2X2Y
Poznámka: Rozsah použití pro kabely s papírovou izolací a s olověným pláštěm musí být snížen o jeden průřez, protože se do spojovače nulového vodiče vkládá lanovaný plochý vodič spojující olověný plášť papírového kabelu a nulové jádro kabelu polymerovou izolací do spojovače.
