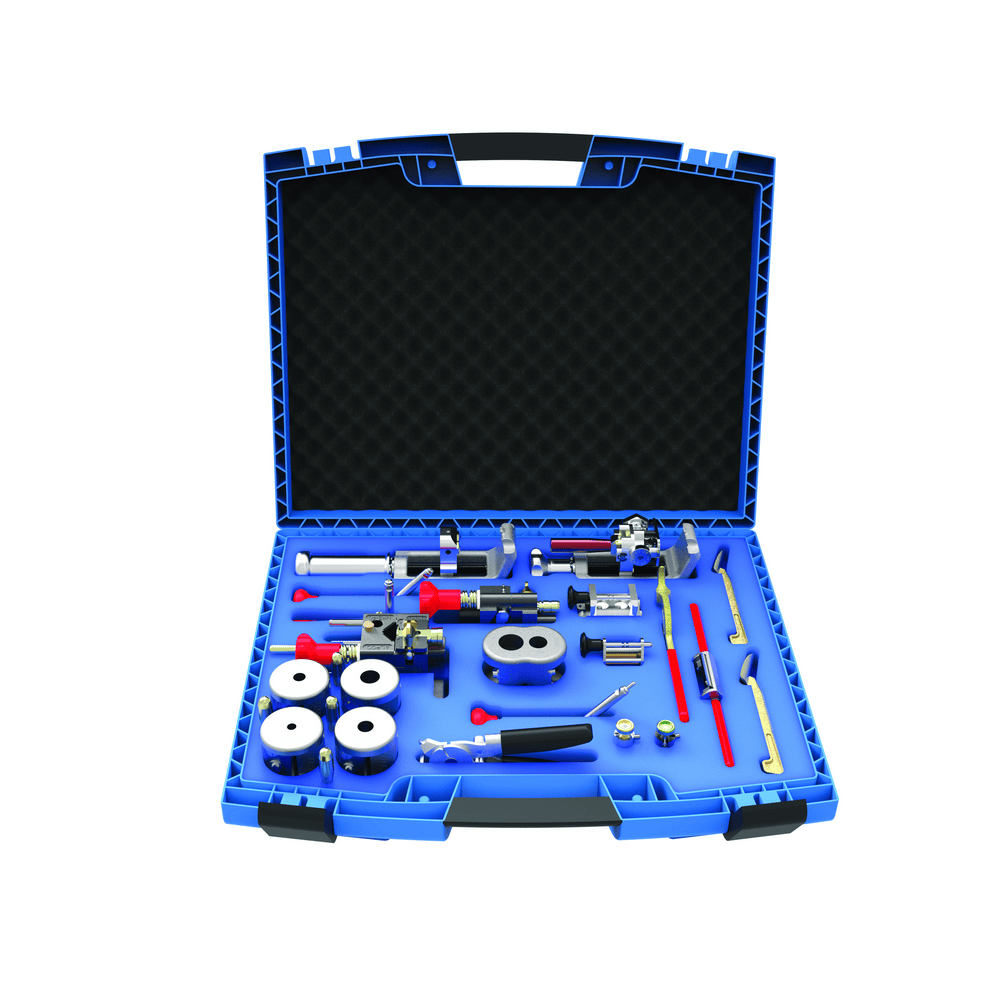

Profi sada pro přípravu kabelů
Sada slouží k kompletní přípravě vysokonapěťových kabelů průřezu 50–240 mm² před montáží spojek a koncovek. Umožňuje provést všechny technologické kroky od odstranění pláště až po finální úpravu izolace.
Činnosti, které sada umožňuje provádět
- Abrazivní očištění kabelového pláště
- Odstranění vnějšího pláště kabelu
- Odstranění odloupnutelné polovodivé vrstvy
- Dočištění odloupnutelné polovodivé vrstvy
- Odstranění nesloupatelné polovodivé vrstvy
- Podélné a kruhové naříznutí pláště a izolace
- Roztažení pláště při montáži
- Stažení pláště na spojovacím uzlu
- Odizolování hlavního izolantu kabelu
- Sražení hrany izolace (tzv. fazeta / zkosení izolace) pro montáž koncovky
Parametry sady:
- Průřez vodičů 50–240 mm²
- Průměr kabelu 16–40 mm
- Hmotnost nástrojů 11,8 kg
- Rozměry kufru 575 × 470 × 145 mm
Sada obsahuje následující nástroje:
- MF2/40 – Nástroj pro podélné a kruhové naříznutí vnějšího pláště a odstranění izolace
- MF1+/25 – Nástroj pro odstranění neodloupnutelné polovodivé vrstvy
- SRC – Řezací hrot pro nástroj MF1+/25, určený k odstranění odloupnutelné polovodivé vrstvy se zkosením (fazetou) na konci
- SCH – Hrot pro nástroj MF1+/25, určený k provedení zkosení (sražení hrany) na konci izolace
- ALROC-FENTE – Nástroj pro podélné rozříznutí vnějšího pláště
- ROTO-TMG – Nástroj k upevnění mechanických kabelových spojek a kabelových ok
- GFE-TMG – Přítlačný válečkový blok pro ROTO-TMG, slouží k utažení pláště nad spojkou a k tvarování (ohnutí) sektorového vodiče
- K7/GRATT – Abrazivní nástavec pro ROTO-TMG určený k očištění (abrazivnímu zdrsnění) vnějšího pláště
- EV/NPT – Nástroj pro rozpínání pláště (otevření pláště a hliníkového stínění)
- EV2000 150-240 – Nástroj pro roztažení / rozevření (flare-out) vnějšího pláště kabelů 150–240 mm²
- EV150-240 – Nástroj pro rozšíření vnějšího pláště
- GRI – Nástroj pro odstranění zbytků pevné polovodivé vrstvy
- P115 – Nástroj pro upevnění stahovacích pásek (ocelových nebo plastových)
- TC50, TC95, TC150, TC240, TCD2000 – Nástroje pro kuželové sražení izolace (tzv. „penciling" – vytvoření kužele na konci izolace)
